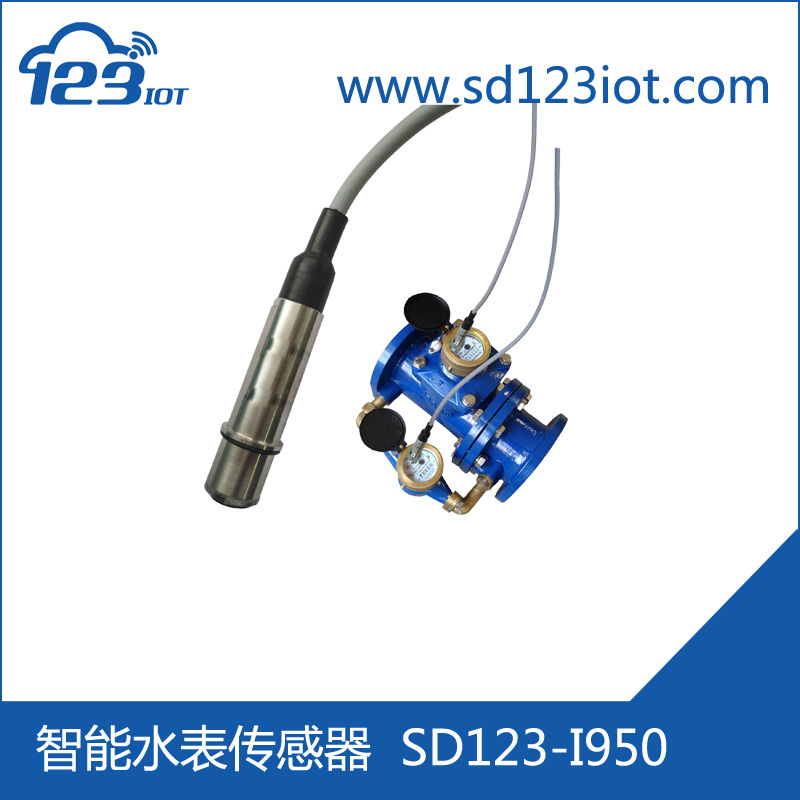

智能光學水表傳感器SD123-I950
水表智能傳感器是我公司自主研發的一種新型水表傳感器，將水表 傳感器依據安裝標準粘接在水表的表盤玻璃上就可采集水表的累積流量、瞬時流量 和正反轉狀態，具有使用便捷、實時準確、超低功耗等優點，可為智能抄表、分區 計量、能源管控、智慧水務、智慧城市等信息化系統提供有效的水量數據支撐。 水表智能傳感器是運用光學原理非接觸感測水表的水量數據，有預交費和控閥 功能，具備 RS485 和脈沖通訊接口，支持標準的 Modbus_RTU 和 Modbus_ASCII 通訊 協議，全不銹鋼外殼，IP68 防水等級，專門針對便
SD123-I950 水表智能傳感器是我公司自主研發的一種新型水表傳感器，將水表 傳感器依據安裝標準粘接在水表的表盤玻璃上就可采集水表的累積流量、瞬時流量 和正反轉狀態，具有使用便捷、實時準確、超低功耗等優點，可為智能抄表、分區 計量、能源管控、智慧水務、智慧城市等信息化系統提供有效的水量數據支撐。 水表智能傳感器是運用光學原理非接觸感測水表的水量數據，有預交費和控閥 功能，具備 RS485 和脈沖通訊接口，支持標準的 Modbus_RTU 和 Modbus_ASCII 通訊 協議，全不銹鋼外殼，IP68 防水等級，專門針對便捷智能的物聯網要求和苛刻的供 水環境而設計。
感測原理
水表智能傳感器是在水表指針旋轉軌跡內的特定點上以光學原理來感測水表 指針的轉動，通過監測并記錄水表指針的轉動圈數和周期來得到水表的累積流量和 瞬時流量，根據雙感測通道監測到指針的先后順序來得到水表的正反轉狀態。
產品特性
? 非接觸式無損可靠感測
通過優化的光學方式非接觸感測水表數據
安裝時不需拆表改表
安裝后不影響水表的計量精度
使用中不存在感測元件的機械老化及抖動情況
避免了突發的人工光源干擾和緩慢變化的自然光源干擾
? 廣泛適用于市面上常見的指針式水表
干式水表
濕式水表
有指針的智能水表
有指針的光電直讀水表
能應對多種類型水表的表盤厚薄差異
? 通用多樣的通訊控制接口可配置通訊參數的 RS485 串口
標準的 Modbus_RTU 和 Modbus_ASCII 通訊協議
經優化的流量脈沖輸出
隔離型繼電器閥門控制
根據充值和用水量自動控制電動閥
遠程管理員主動控制電動閥
不方便布線時，配套的無線模塊可實現短距離無線通訊
? 寬泛的用電環境
Ⅰ型使用 DC6~25V 供電
Ⅱ型使用 DC3~6.5V 供電
超低功耗設計，適合電池供電應用
最低運行功耗 51±25uA（DC12V 供電，0 級背光） 7 級背光自動調整，使得功耗與監測的可靠性達到最優平衡
? 準確及時的瞬時流量
使用高精度時鐘晶振對表針轉動周期進行計時
優化的瞬時流量算法
實時在線式的水量數據采集
? 結構性防水耐候設計 全不銹鋼外殼 IP68 防水等級 柔性防水耐候線纜
主要應用場景
? 智能抄表
? DMA 分區計量
? 能源管控系統
? GIS 動態管網監控模型
? 智慧水務
? 智慧城市
| 參數 | 指標 | |
|---|---|---|
| 電源電壓 | DC6~25V | |
| 最大靜態平均電流 | 365±137uA（全黑環境） | |
| 最大啟動電流 | 15.5mA | |
| 最大運行電流 | 7.6mA | |
| 平均運行電流 | ×0.01 針、瞬時 20m3/h,0 級亮度 | 51±25uA |
| ×0.01 針、瞬時 20m3/h,1 級亮度 | 77±51uA | |
| ×0.01 針、瞬時 20m3/h,2 級亮度 | 198±85uA | |
| ×0.01 針、瞬時 20m3/h,3 級亮度 | 369±125uA | |
| ×0.01 針、瞬時 20m3/h,4 級亮度 | 528±171uA | |
| ×0.01 針、瞬時 20m3/h,5 級亮度 | 785±256uA | |
| ×0.01 針、瞬時 20m3/h,6 級亮度 | 896±381uA | |
| 輸出信號 | RS485 和脈沖 | |
| 通訊協議 | Modbus_RTU標準 | |
Modbus_ASCII 標準（起始碼可自定義） | ||
| 脈沖寬度 | 100±30ms | |
| 監測指針最短周期 | 3.0s（中感測速率，×0.01 針，120m3/h） | |
| 背光顏色 | 綠光 | |
| 背光調節方式 | 7 級（自動或手動） | |
| 固定方式 | 防水型 UV 膠粘接固定 | |
| 線纜材質 | 柔性 7 芯銅線 | |
| 線纜長度 | 100±15cm | |
| 溫度范圍 | 儲存溫度 | -30℃~ 70℃ |
| 使用溫度 | -15℃~ 55℃ | |
| 防水等級 | IP68 | |
| 外殼材質 | 不銹鋼 | |
| 尺寸 | 底座外直徑 25mm 外殼總高度 78mm 裸露外殼高度 58mm | |
| 包裝 | 透明塑料包裝袋 | |
| 參數 | 指標 | |
|---|---|---|
| 電源電壓 | DC3~6.5V | |
| 最大靜態平均電流 | 503±350uA（全黑環境） | |
| 最大啟動電流 | 28.5mA | |
| 最大運行電流 | 15.3mA | |
| 平均運行電流 | ×0.01 針、瞬時 20m3/h,0 級亮度 | 150±80uA |
| ×0.01 針、瞬時 20m3/h,1 級亮度 | 275±100uA | |
| ×0.01 針、瞬時 20m3/h,2 級亮度 | 395±130uA | |
| ×0.01 針、瞬時 20m3/h,3 級亮度 | 590±170uA | |
| ×0.01 針、瞬時 20m3/h,4 級亮度 | 765±220uA | |
| ×0.01 針、瞬時 20m3/h,5 級亮度 | 980±280uA | |
| ×0.01 針、瞬時 20m3/h,6 級亮度 | 1135±350uA | |
| 輸出信號 | RS485 和脈沖 | |
| 通訊協議 | Modbus_RTU標準 | |
Modbus_ASCII 標準（起始碼可自定義） | ||
| 脈沖寬度 | 100±30ms | |
| 監測指針最短周期 | 3.0s（中感測速率，×0.01 針，120m3/h） | |
| 背光顏色 | 綠光 | |
| 背光調節方式 | 7 級（自動或手動） | |
| 固定方式 | 防水型 UV 膠粘接固定 | |
| 線纜材質 | 柔性 7 芯銅線 | |
| 線纜長度 | 100±15cm | |
| 溫度范圍 | 儲存溫度 | -30℃~ 70℃ |
| 使用溫度 | -15℃~ 55℃ | |
| 防水等級 | IP68 | |
| 外殼材質 | 不銹鋼 | |
| 尺寸 | 底座外直徑 25mm 外殼總高度 78mm 裸露外殼高度 58mm | |
| 包裝 | 透明塑料包裝袋 | |
