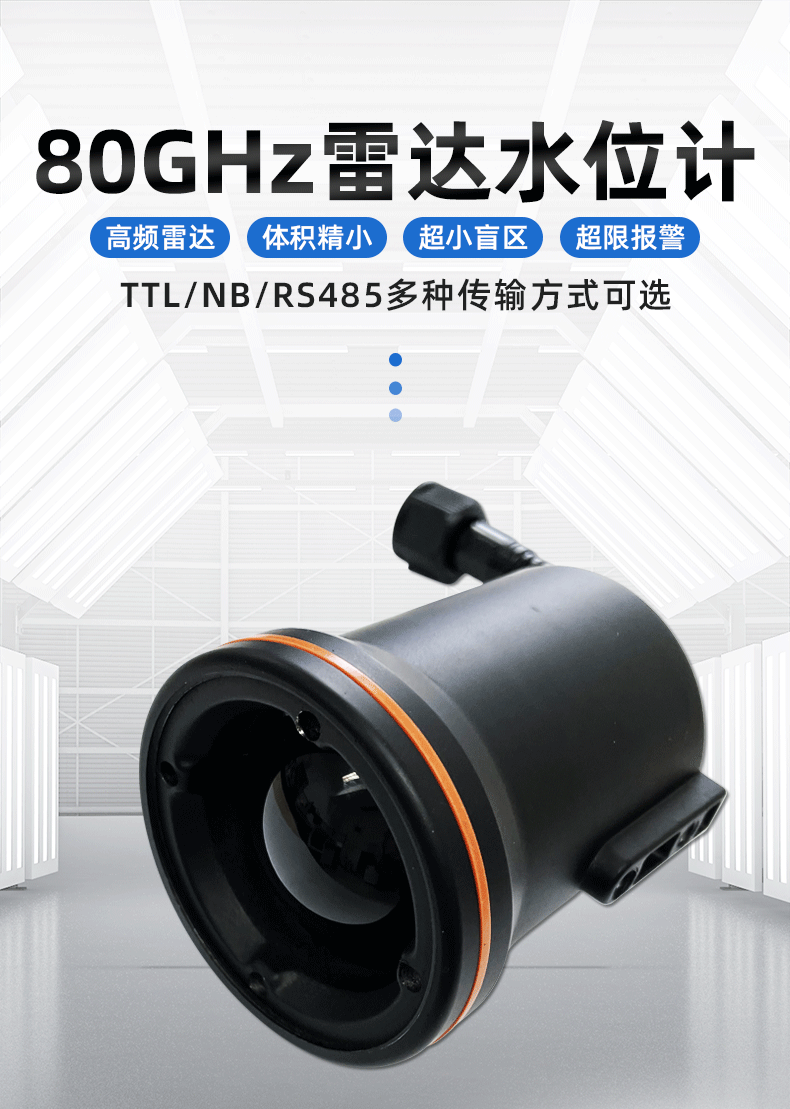

80GHz 高頻雷達水位計 SD123-RL01-SW80

SW80 系列雷達水位計的主要優勢如下：
1、基于自研的CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
2、5GHz 工作帶寬，使產品擁有更高的測量分辨率與測量精度。
3、最窄6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
4、一體化透鏡設計，體積精巧。
5、顯控和液位計采用分離設計，可定制。
6、支持NB 無線傳輸，可配置上傳周期。
7、低功耗運行，壽命大于 3 年。
8、水位超上、下限（可配置）上傳報警信息。
9、支持手機藍牙調試，方便現場人員維護工作（后續版本支持）。

附件下載

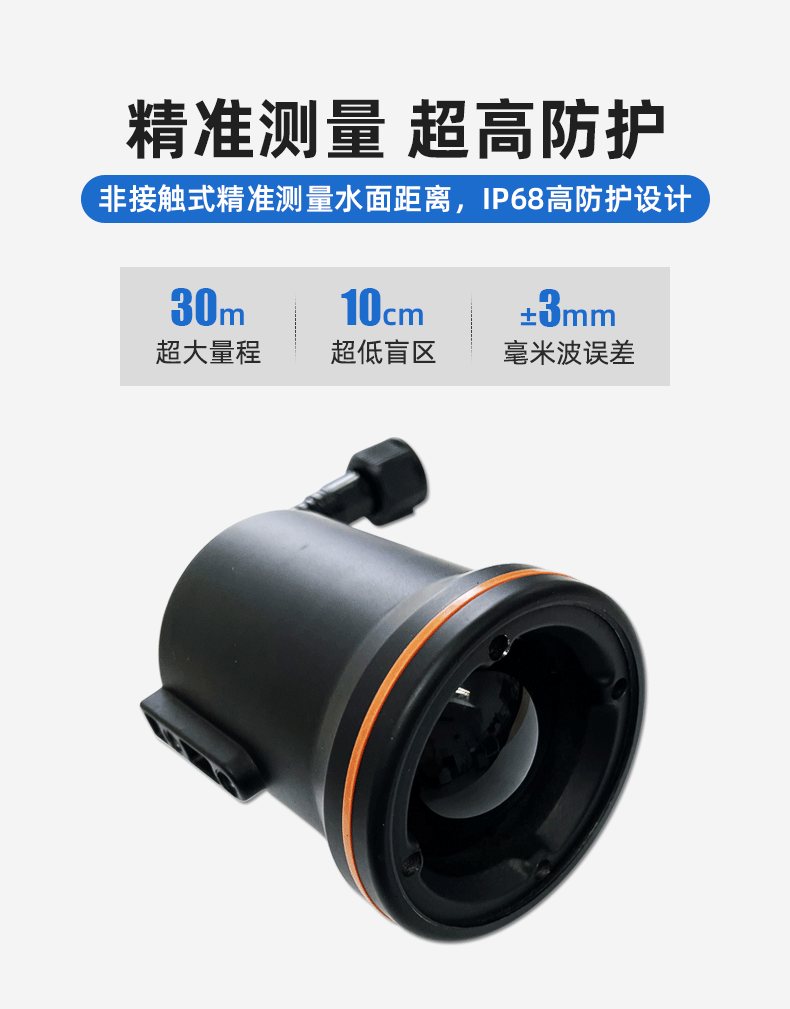

SD123-RL01-SW80 系列產品，是指工作在 76-81GHz 的調頻連續波(FMCW)雷達產品。產品最大量程可以達到 30m, 盲區在 10 cm 以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，3.6V 鋰電池供電，NB 通信，無需現場布線使得安裝便捷簡易。

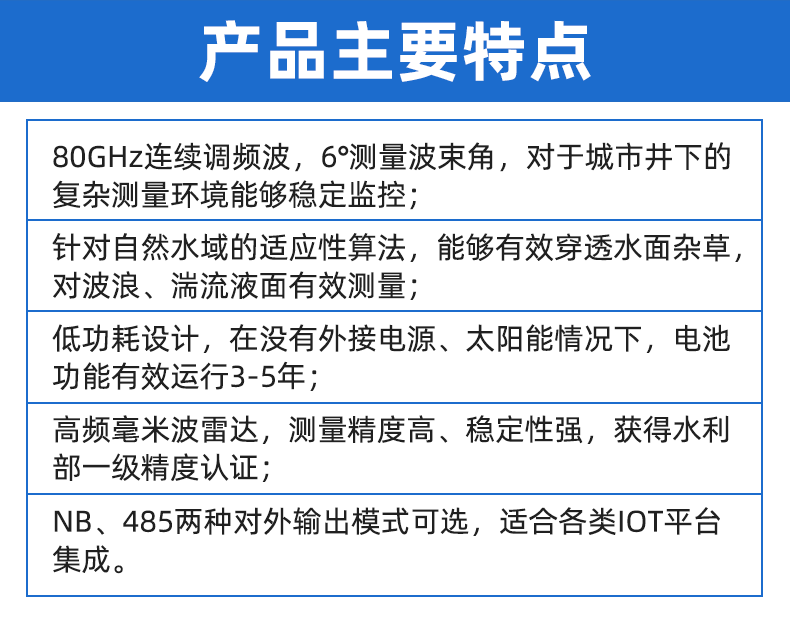

產品特點

基于自研的CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
5GHz 工作帶寬，使產品擁有更高的測量分辨率與測量精度。
最窄6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
一體化透鏡設計，體積精巧。

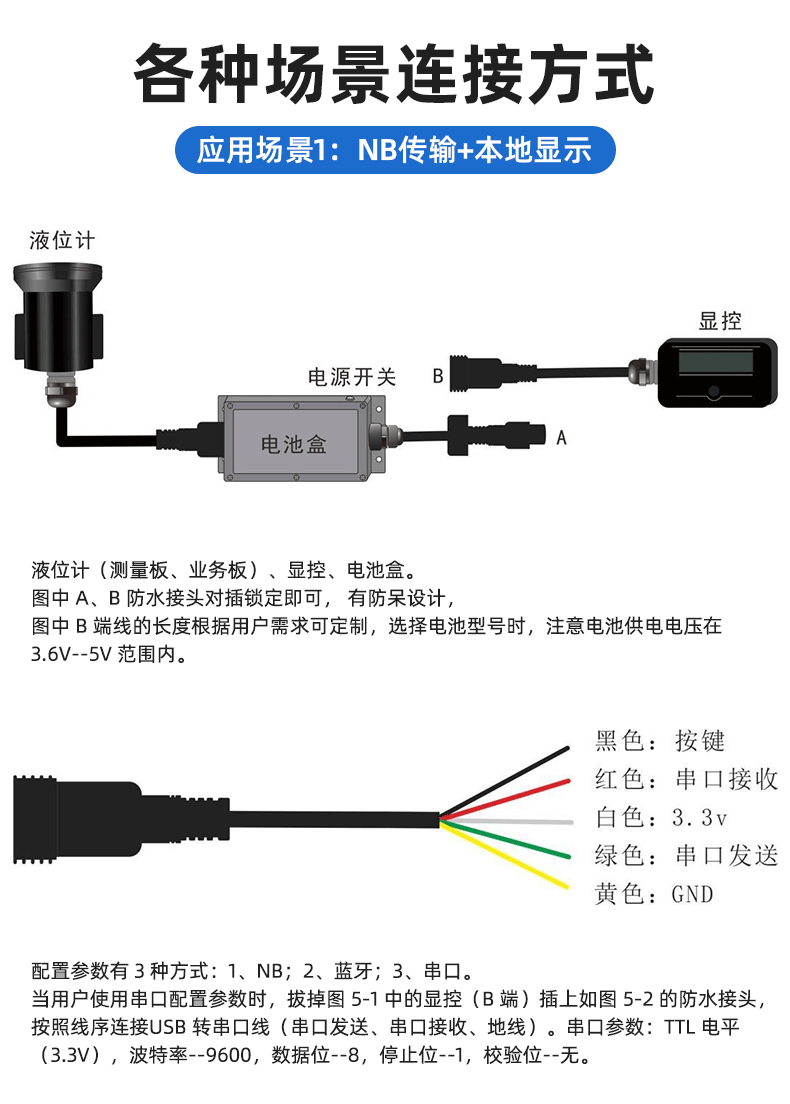

顯控和液位計采用分離設計，可定制。
支持NB 無線傳輸，可配置上傳周期。
低功耗運行，壽命大于 3 年。
水位超上、下限（可配置）上傳報警信息。
支持手機藍牙調試，方便現場人員維護工作（后續版本支持）。

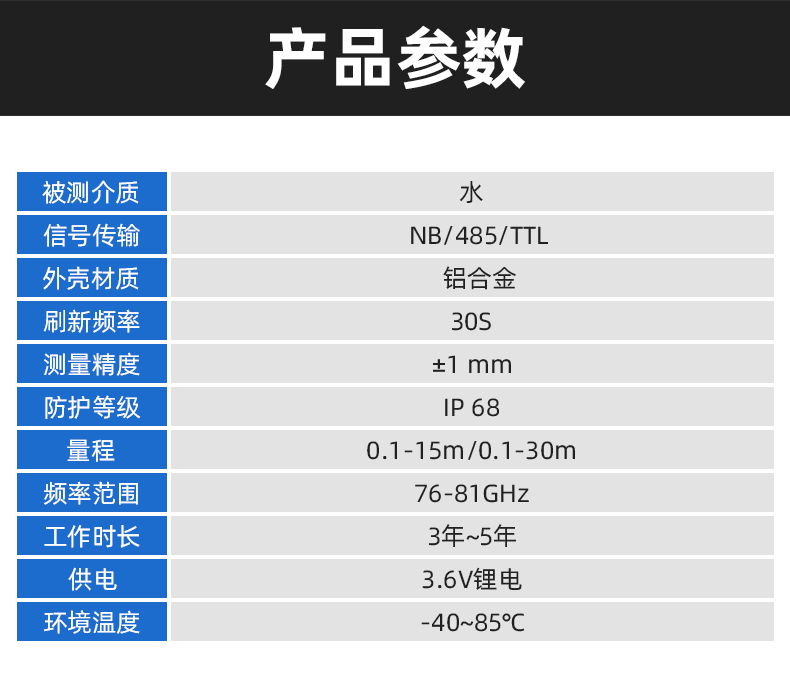

參數	指標
發射頻率	76GHz~81GHz
測量范圍	0.1 m ~30m
測量精度	±3mm
波束角	6°
使用介電常數范圍	>=2
供電范圍	3.6~5 VDC / 24VDC

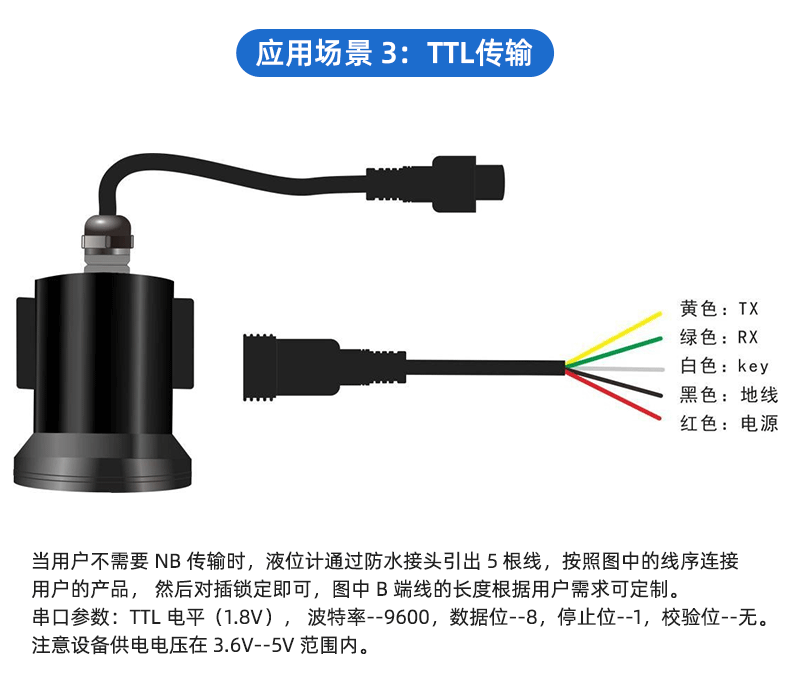

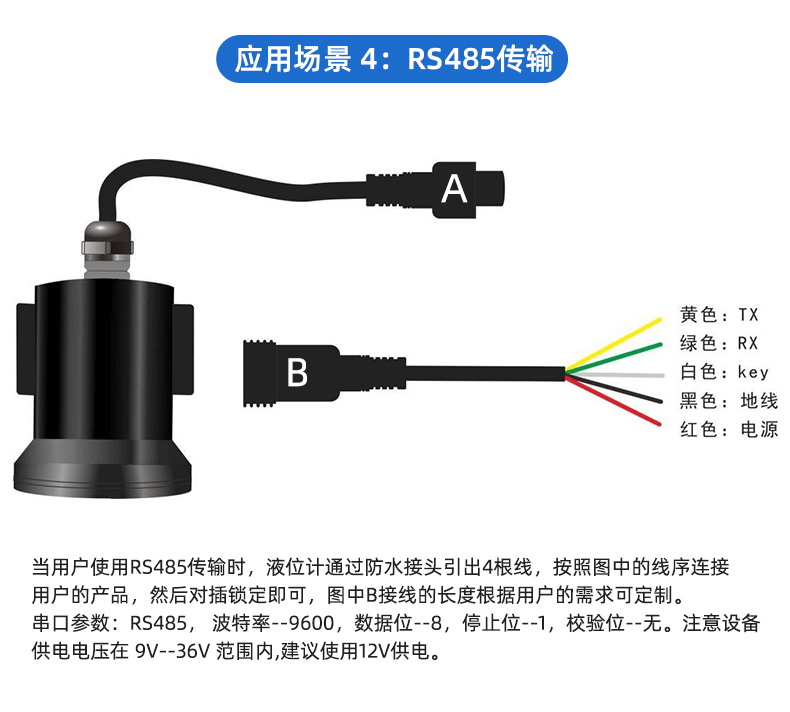

通訊方式	TTL/NB/485
工業溫度	-40~85℃
外殼材質	鋁合金
天線類型	透鏡天線
推薦線纜	7*0.3mm2
防護等級	IP67

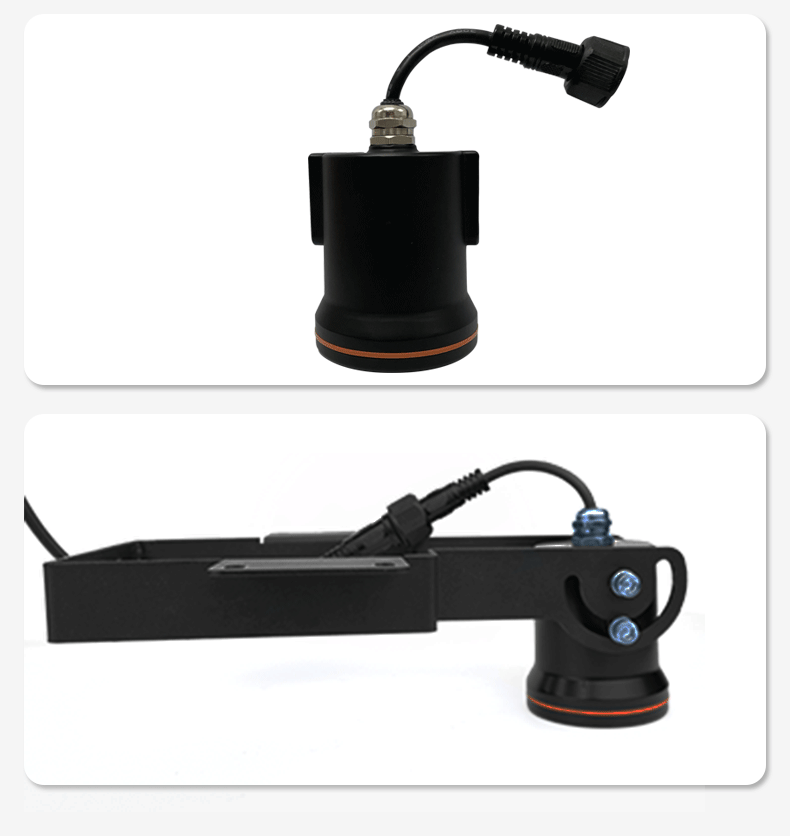

安裝方式	支架
